ダンパー

電動ダンパー

MD

鋼板製モーターダンパー  開閉式  5線式  フューズ無し
  • ステンレス製品製作可能
■特徴
・開閉羽根のシリコーンパッキンにより、高密閉性能が得られます。
・遮音・防風雨性能に優れています。
・AC100Vで使用できます。
・遠隔操作で好きな場所から操作できます。
・材質は亜鉛鉄板製で耐久性は抜群です。
・常時通電している状態での開閉動作となります。

■使用条件
・仕様静圧:600Pa MAX
・ダクト内風速:8m/s MAX
・周囲温度:-10〜40℃(但し結露・結氷・着露しないこと)
・ダクト内温度:-10〜50℃(但し結露・結氷・着露しないこと)
・動作作業:Φ100〜Φ150 約3秒/Φ175〜Φ300 約17秒

■施工上のご注意
・常時通電している状態での使用となります。

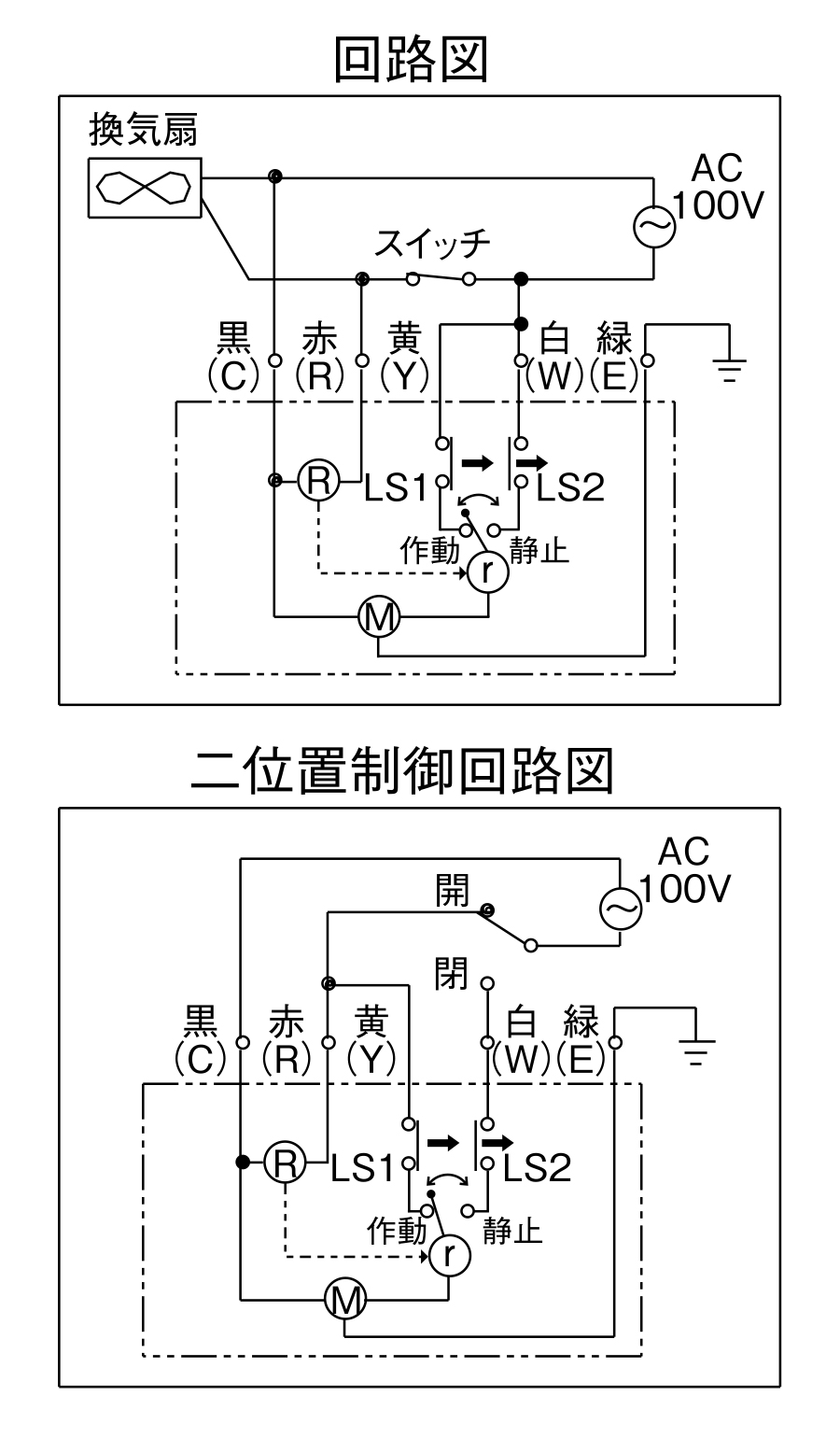

・接続するリード線は5本です。結線図に従って、圧着端子にて電線同士を正しく接続して下さい。
黒 C(共通)
赤 R(リレー)
黄 Y(開放)
白 W(閉鎖)
緑 E(アース)
製品仕様
  • 材質
  • ・外板: 溶融亜鉛メッキ鋼板 1.6t
    ・羽根: 溶融亜鉛メッキ鋼板 0.8t(2枚)
    ・シャフト: 磨き棒銅 電気亜鉛メッキ
     HEX7(Φ100〜Φ150)
     HEX8(Φ175〜Φ300)
    ・ブッシュ: 黄銅製Φ12.0
    ・パッキン: EPDMゴム
    ・モーター: 電圧AC100V
     消費電力3W
     (モーター作動時5W)
  • 【PDFカタログ】
    MD
  • 【DXF図面】
    MD
  • 【DWG図面】
    MD
  • 【PDF図面】
    MD
  • 【取扱説明書】
    MD
Model 標準価格
MD100 ¥ 19,600
MD125 ¥ 20,300
MD150 ¥ 22,100
MD175 ¥ 28,700
MD200 ¥ 29,700
MD225 ¥ 48,900
MD250 ¥ 51,800
MD275 ¥ 52,900
MD300 ¥ 54,700
